Bloco de rolamento linear fechado SCE16UU

Detalhes do produto

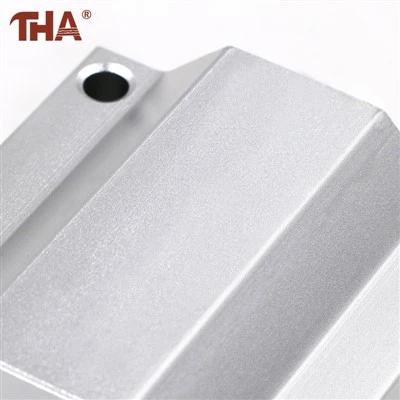

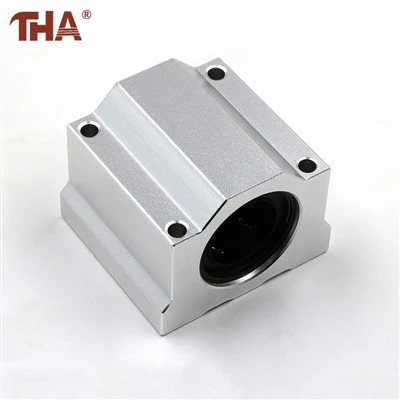

A caixa SCE16UU envolve um rolamento linear fechado e o transporta como uma unidade de montagem. Quatro furos na face superior permitem que uma mesa, prato ou acessório seja fixado diretamente ao bloco. O rolamento interno recircula as esferas ao redor do eixo, reduzindo a resistência ao deslizamento durante o movimento-em linha reta.



Este é um bloco fechado destinado ao uso em um eixo redondo que pode passar completamente pelo rolamento. Difere do SCE16VUU processado anteriormente, cuja configuração do invólucro não é a mesma. Também não é um sistema de trilhos completo: o eixo, os suportes do eixo e o trilho de suporte de alumínio são componentes separados, a menos que sejam especificamente incluídos no pedido.



Descrição do produto

Uma instalação típica utiliza dois eixos paralelos com um ou mais blocos de rolamento em cada eixo. O alinhamento entre os eixos é importante porque o SCE16UU não compensa um grande erro de montagem. Se os eixos não estiverem paralelos, os blocos podem ficar apertados em parte do percurso ou colocar carga desigual nos circuitos das esferas.



Use o bloco com um eixo de diâmetro correto e condição de superfície adequada. Antes do aperto final, mova o carro em seu curso completo e confirme se a resistência permanece consistente. A lubrificação deve ser mantida de acordo com a velocidade de operação, carga, frequência de deslocamento e quantidade de contaminação presente.



A designação UU indica vedações em ambas as extremidades do rolamento. Essas vedações ajudam a limitar a entrada de poeira, mas não tornam o bloco à prova d'água ou adequado para contaminação abrasiva sem proteção adicional.



Informações do produto

Item	Informação
Modelo de produto	SCE16UU
Tipo de produto	Bloco de rolamento de esferas linear fechado
Diâmetro nominal do eixo	16mm
Formulário de Habitação	Bloco retangular de alumínio
Movimento de rolamento	Movimento linear de recirculação da bola
Configuração do selo	Selado em ambas as extremidades
Requisito de eixo	Eixo linear redondo com diâmetro correspondente
Método de montagem	Quatro furos de montagem superiores
Movimento Adequado	Curso linear reto
Modelos publicados relacionados	SCE08UU SCE10UU SCE12UU SCE16UU SCE20UU SCE25UU SCE30UU SCE40UU SCE50UU SCE60UU
Itens não incluídos automaticamente	Suportes de eixo e trilho de suporte
Verificação da instalação principal	Alinhamento e lubrificação do paralelismo do diâmetro do eixo
Limitação de uso	Não se destina a compensar grandes desalinhamentos do eixo



Perguntas frequentes

1. O SCE16UU inclui eixo e trilho de suporte?
Não. Esta página é para o bloco de rolamento. Eixos, suportes finais e componentes de trilhos-suportados devem ser especificados separadamente, a menos que a cotação indique o contrário.

2. Qual tamanho de eixo corresponde ao SCE16UU?
A designação SCE16UU corresponde a um eixo redondo nominal de 16 mm.

3. O que UU indica?
UU indica vedações em ambas as extremidades do rolamento linear interno.

4. SCE16UU é igual a SCE16VUU?
Não. Eles usam diferentes configurações de alojamento. As suas dimensões e disposições de instalação não devem ser tratadas como intercambiáveis.

5. Este bloco de rolamento pode funcionar em um eixo sem suporte?
Ele pode funcionar em um eixo redondo correspondente, mas o arranjo de suporte do eixo necessário depende da extensão, da carga e da deflexão permitida. Vãos mais longos ou cargas mais pesadas podem exigir suporte contínuo do eixo.

6. O que deve ser verificado antes de fazer o pedido?
Confirme o modelo completo, o diâmetro do eixo, a quantidade necessária, a disposição dos furos-de montagem e se também são necessários eixos ou suportes.

7. Os componentes personalizados estão disponíveis?
Construímos de acordo com os desenhos do cliente sob OEM/ODM e aceitamos pedidos tão pequenos quanto uma única peça para tamanhos padrão.
