Luva de rolamento com flange de quatro furos

Detalhes do produto

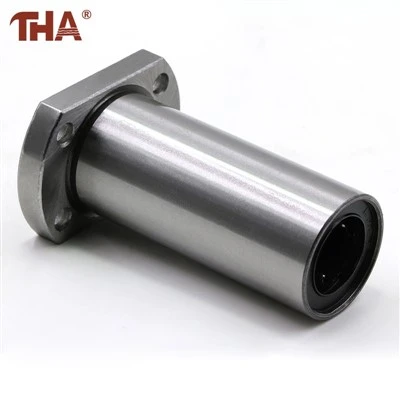

O flange e a bucha do rolamento são fabricados como um único componente de montagem. A longa seção cilíndrica entra em um furo de folga na placa da máquina, enquanto o flange permanece do lado de fora e é preso por quatro parafusos.



Esse layout elimina a necessidade de adquirir um mancal separado para o rolamento. Também proporciona ao instalador uma face de flange visível que pode ser assentada diretamente contra a superfície usinada.



As fotografias das páginas mostram mais de um contorno de flange. A maioria das imagens usa um flange de quatro{1}}furos com lados retos e extremidades arredondadas; a fotografia do grupo também contém uma versão circular de quatro-buracos. Esses formatos exigem diferentes perfis externos e localizações de parafusos, mesmo quando os furos dos rolamentos parecem semelhantes.



Descrição do produto

O furo da placa não se destina a fixar firmemente a luva. Fornece folga e suporte ao redor do corpo cilíndrico, enquanto o flange controla a posição instalada. Um furo subdimensionado pode comprimir a carcaça e dificultar o movimento do rolamento ao longo do eixo.

Antes de apertar os parafusos, toda a face do flange deve entrar em contato com a placa de montagem. Se sujeira, rebarbas ou bordas irregulares mantiverem um lado afastado da placa, apertar o lado oposto pode inclinar o eixo do rolamento.



Os quatro parafusos devem ser apertados gradualmente numa sequência diagonal. O movimento pode então ser verificado com o eixo instalado. Isto é particularmente importante quando dois rolamentos flangeados guiam o mesmo eixo, porque ambos os centros dos rolamentos devem seguir uma linha.



O contorno do flange, o diâmetro do furo e as dimensões do círculo do parafuso-devem ser obtidos no desenho do modelo selecionado. Um flange circular e um flange de lado-reto não devem ser trocados simplesmente porque aceitam o mesmo diâmetro de eixo.



Informações do produto

Item	Informações da página confirmada
Tipo de produto	Rolamento de esferas linear flangeado
Recurso de montagem principal	Flange integrado de quatro-furos
Corpo do Rolamento	Manga metálica cilíndrica
Perfis de flange mostrados	Flange arredondado-de lados retos e flange redondo
Elemento Interno	Retentor de esfera recirculante
Fechamento frontal	Selo de rolamento preto
Superfície de instalação	Placa plana da máquina com furo de folga
Requisito de eixo	Eixo redondo endurecido correspondente
Dados de pedido necessários	Diâmetro do eixo, tamanho do corpo, contorno do flange, passo do furo e comprimento total



Perguntas frequentes

Este rolamento requer uma caixa de alumínio separada?

Não. O flange integrado fornece a interface de montagem, embora a placa da máquina ainda exija um furo dimensionado corretamente para o corpo cilíndrico.

O furo da placa deve aderir à bucha do rolamento?

Não deve distorcer a manga. O ajuste do furo necessário deve seguir o desenho do rolamento selecionado.

As versões de flange com lados-redondos e retos podem usar os mesmos furos de montagem?

Não automaticamente. A forma externa e o padrão dos parafusos devem ser verificados separadamente.

Por que os parafusos do flange devem ser apertados diagonalmente?

O aperto diagonal gradual ajuda a assentar o flange uniformemente e reduz o risco de desalinhamento do eixo do rolamento.

Um padrão de flange pode ser produzido a partir de um desenho de máquina existente?

Construímos de acordo com os desenhos do cliente sob OEM/ODM e aceitamos pedidos tão pequenos quanto uma única peça para tamanhos padrão.
